    3D感测“网红”—谈VCSEL光学性能检测

    快3平台光电发布时间:2022-11-22

    随着VCSEL在智能终端、激光雷达、智能机器人、人脸识别、测距等领域的广泛应用,其测试技术也成为一大热点。VCSEL需要测量的基本参数包括光谱、LIV特性、温度特性、阈值电流、辐射效率、斜率效率、PD电流、近远场光束分布以及人眼安全等等。

    1.png↑ 智能手机的人脸识别

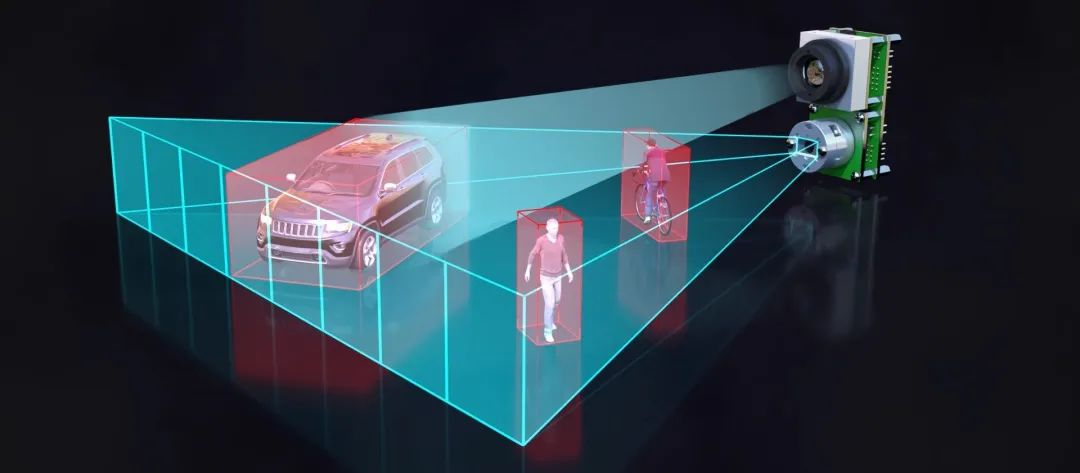

    ↑ TOF在ADAS中的应用

    VCSEL作为一种激光器,带宽极。话懵龀迥J焦ぷ,脉冲模式测量,对光谱和辐射功率测量提出新的要求:

    ● 对测量光谱仪带宽提出更高要求,至少0.2nm;

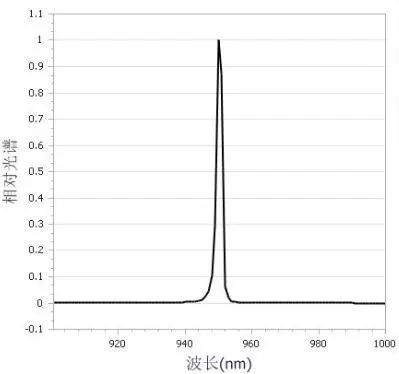

    ↑ 典型VCSEL相对光谱分布

     脉冲模式下精确测量光束分布和辐射:Φ染哂幸欢讯龋

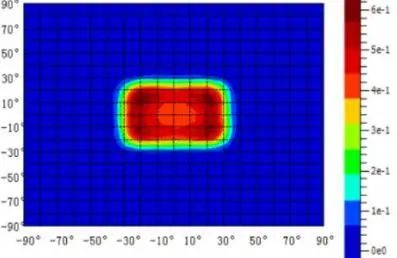

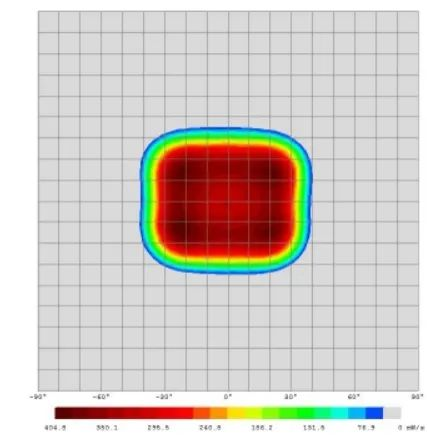

    ↑ 典型VCSEL光斑形状

    ● 测量其各项特性在不同温度下的表现;

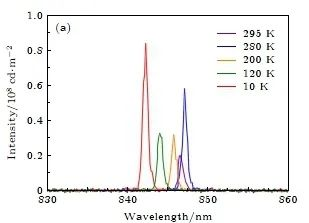

    ↑ 某VCSEL峰值随温度变化

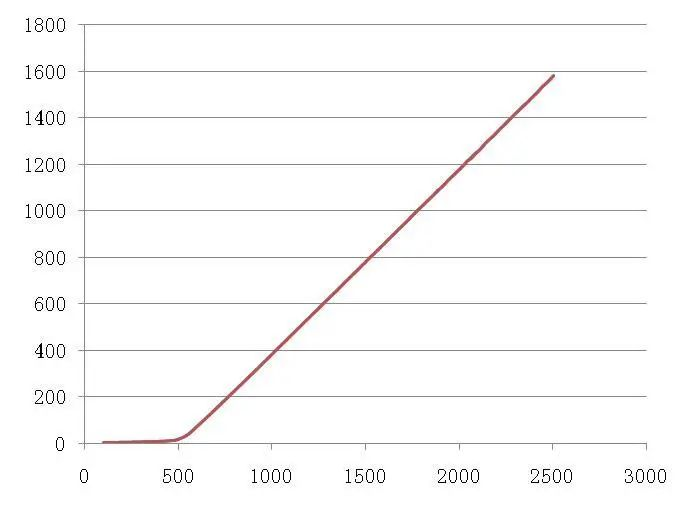

    ● LIV曲线测量需要在大动态范围内扫描测量各电流下的光辐射特性


    ● 窄脉宽、脉宽和占空比可编程的高精度脉冲电源;





    LIV和光谱特性测量解决方案

    集高分辨光谱仪、精确温控、高精度脉冲电源为一体,测试功能强大、同步性好、精度高、稳定性好。可实现VCSEL的LIV特性曲线、阈值电流、辐射-温度特性、PD电流、光谱功率分布曲线、带宽及相关参数等的测量分析。

    ● 光谱范围:800-1000nm,优于0.2nm的极小带宽,0.05nm的波长准确度

    ● 配置VCSEL测量专用μs级或ns级脉冲电源(恒流),同步性好,测量精确

    ● 配置温控装置,用于VCSEL在不同温度下特性的监测分析

    ● 具备PD电流测量功能

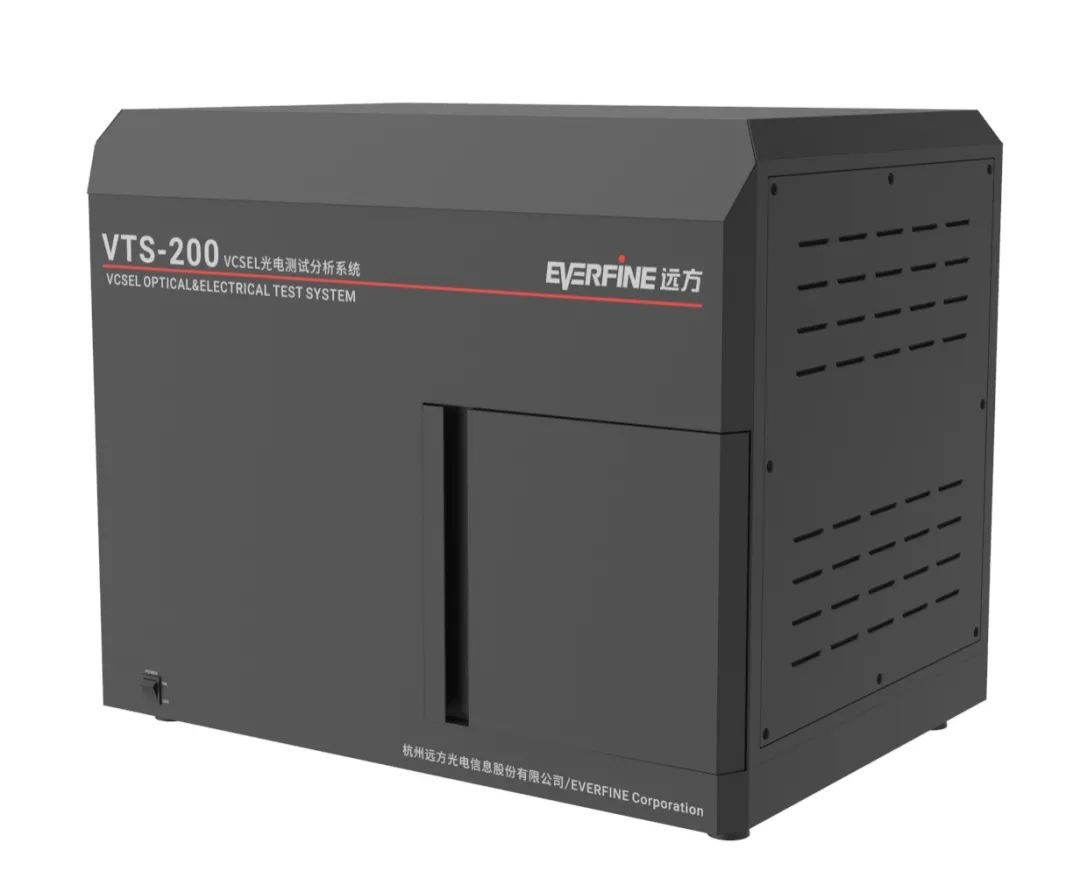

    ↑ VTS-200 VCSEL



    光电测试分析系统


    空间辐射分布以及人眼安全测量解决方案

    可实现VCSEL 空间辐射强度分布的精确测试,同时获得VCSEL 光谱、光辐射照度、辐射效率、FOV、人眼安全类别、电参数、时域特性(选项)和PD电流量值。同步性好、角度精度高、采样速率快,可作为实验室高精度参考量值的测量应用。

    ● 光谱范围覆盖800-1000nm,优于0.2nm的带宽,0.05nm的波长准确度

    ● VCSEL远场投影光斑强度分布、指定距离的FOV、人眼安全等的精确测量

    ● 时域特性测试功能(选项):专用ns脉冲源与红外高速采样技术相结合

    ● 具备PD电流测量功能

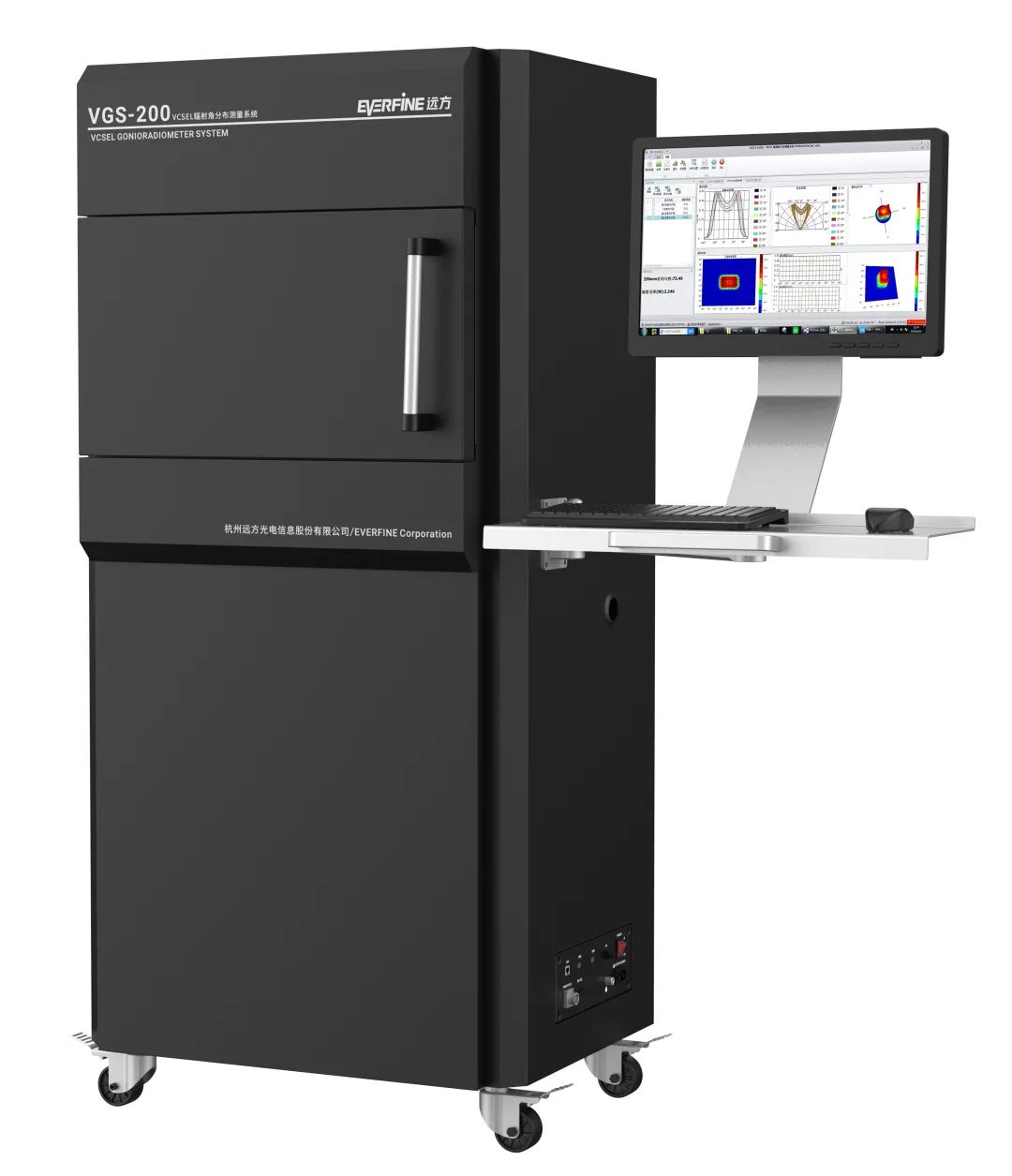

    ↑ VGS-200 VCSEL

    辐射角分布测量系统


    ↑ 某VCSEL的等照度分布图

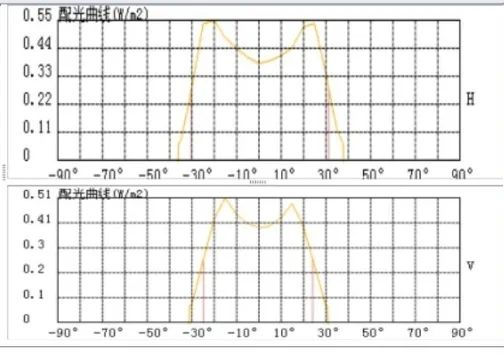

    ↑ 某VCSEL的配光曲线图
